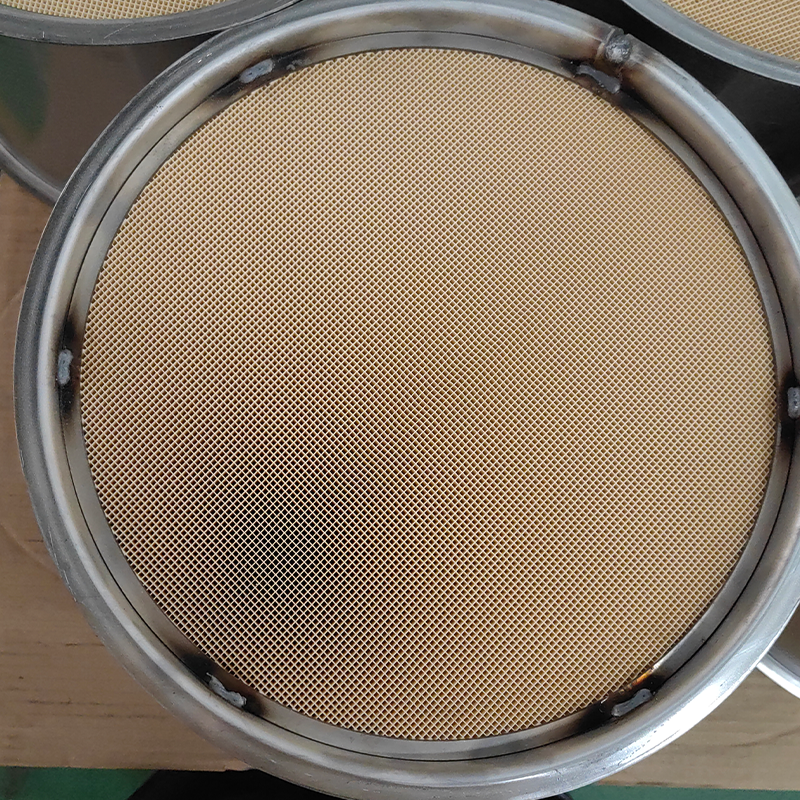

Üç Yollu Katalizör (TWC) Kaynaklı Parça

Üç Yollu Katalizör (TWC) kaynaklı tertibat, bir otomotiv egzoz sistemindeki temel bileşenlerden biridir ve üretim süreci ve kalitesi, aracın emisyon performansını, güvenliğini ve hizmet ömrünü doğrudan etkiler.

1.TWC Kaynaklı Montaj Nedir?
TWC kaynaklı düzenek tek bir bileşen değil, kaynak işlemleriyle bir araya getirilen birden fazla metal parçadan oluşan entegre bir modüldür. Temel amacı değerli metal katalizörler (platin, paladyum, rodyum) için istikrarlı ve verimli bir muhafaza ve kurulum ortamı sağlamaktır.
Tipik bir TWC kaynaklı düzenek genellikle aşağıdaki unsurlardan oluşur:
(1) Katalizör kabuğu: Tipik olarak, iç katmanın katalizör substratını tuttuğu, dış katmanın ise yalıtım ve koruma sağlayan bir ısı kalkanı görevi gördüğü çift katmanlı bir yapı.
(2) Katalizör substratı: Genellikle katalitik malzemeyle kaplanmış bal peteği seramik veya metalik taşıyıcı.
(3)Mat: Sabitleme, sönümleme ve sızdırmazlık sağlamak, alt tabakanın hasar görmesini ve egzoz sızıntısını önlemek için alt tabaka ile kabuk arasına yerleştirilen şişen bir mat.
(4)Giriş/çıkış boruları: Motor egzoz manifoldunu susturucuya bağlayan borular.
(5)Oksijen sensörü başlıkları: Yukarı ve aşağı oksijen sensörlerini kurmak için kullanılan tabanlar.
(6)Askılar/braketler: Katalitik konvertör grubunun tamamını araç şasisine sabitlemek için kullanılan bileşenler.
Bu bileşenler, eksiksiz bir TWC kaynaklı düzenek oluşturmak üzere birbirine kaynaklanmıştır.

2.Ana Kaynak İşlemleri
TWC montajlarında kullanılan özel malzemeler (çoğunlukla paslanmaz çelikler) ve bunların sıkı gereklilikleri nedeniyle yaygın olarak kullanılan kaynak işlemleri şunları içerir:
(1)Gaz korumalı kaynak
MIG/MAG kaynağı: Yüksek verimliliğe ve güçlü uyarlanabilirliğe sahip, en yaygın kullanılan kaynak yöntemidir. Darbeli MIG genellikle daha temiz, düşük sıçramalı kaynaklar elde etmek için uygulanır. Kabuk boyuna dikişleri, çevresel dikişleri ve braket kaynağı için uygundur.
TIG kaynağı: Yüksek kaynak kalitesi ve iyi görünüm sağlar ancak verimliliği daha azdır. Tipik olarak sızdırmazlık ve görünüm gereksinimlerinin yüksek olduğu ince levha alın bağlantıları ve oksijen sensörü çıkıntıları için kullanılır.
(2)Lazer kaynağı
Avantajları: Düşük ısı girdisi, minimum deformasyon, hızlı kaynak hızı, yüksek derinlik-genişlik oranı ve yüksek otomasyon kabiliyeti.
Uygulama: Daha yüksek üretkenlik ve kaynak kalitesi elde etmek için geleneksel MIG işlemlerine alternatif olarak hizmet veren TWC kabuk boyuna dikiş kaynağında giderek daha fazla kullanılmaktadır.
(3)Plazma kaynağı
Lazer kaynağa benzer şekilde yüksek enerji yoğunluğuna sahip bir kaynak yöntemidir ve bazı uygulamalarda alternatif çözüm olarak kullanılabilir.
(4) Direnç nokta kaynağı
Esas olarak braketler ve askılar gibi sızdırmaz olmayan ataşmanlar için kullanılır.

3.Teknik Zorluklar ve Temel Gereksinimler
(1)Hava sızdırmazlığı: En temel ve kritik gereklilik. Küçük bir sızıntı aşağıdakilere neden olabilir:
Aşırı emisyonlar: Arıtılmamış egzoz gazlarının doğrudan atmosfere kaçması.
Yanlış oksijen sensörü sinyalleri: Hava-yakıt oranı kontrolünü etkileyerek yakıt tüketiminin artmasına ve motor performansının düşmesine neden olur.
Gürültü: Dikkat çekici bir “tıslama” sızıntı sesi çıkarmak.
(2)Termal deformasyon kontrolü: Kaynak ısısı ince duvarlı kabukların deformasyonuna neden olabilir. Aşırı deformasyon kurulumun uyumunu etkileyebilir veya eşit olmayan mat basıncına yol açarak seramik alt tabakaya zarar verebilir. Distorsiyonu kontrol etmek için uygun fikstürler, kaynak sırası ve proses parametreleri gereklidir.
(3)Kaynak yüksek sıcaklık direnci ve korozyon direnci:
TWC çalışma sıcaklıkları 1000°C'ye kadar çıkabilir, bu da kaynakların uzun vadeli termal yorgunluğa ve oksidasyona dayanmasını gerektirir.
Egzoz gazları kükürt ve klor gibi aşındırıcı elementler içerir, bu nedenle kaynakların ana metalin korozyon direncine uygun olması gerekir.
(4) Alt tabakaya termal şokun önlenmesi:
Seramik yüzeyler ani sıcaklık değişimlerine karşı oldukça hassastır. Kaynak sırasında aşırı veya yoğun ısı girişi mikro çatlaklara veya kırılmalara neden olabilir. Isı girişinin ve soğutma hızının sıkı kontrolü gereklidir.
(5) Malzeme uyumluluğu:
TWC bileşenleri genellikle özel paslanmaz çelikler kullanır (409L, 439, 441 gibi). Dolgu malzemeleri, kaynağın mekanik mukavemetini ve korozyon direncini sağlamak için ana metal özelliklerine uygun olmalıdır.

4.Kalite Kontrol ve Muayene
TWC kaynaklı montajların güvenilirliğini sağlamak için üretim sırasında sıkı denetimler yapılır:
(1) Hat içi görsel inceleme: Otomatik kamera sistemleri kaynak görünümünü alttan kesme, sıçrama, içbükeylik ve diğer kusurlara karşı kontrol eder.
(2)Hava sızdırmazlık testi:
Helyum kütle spektrometresi: Yüksek hassasiyette sızıntı tespiti sağlar ve genellikle laboratuvar testleri veya numune alma için kullanılır.
Basınç azaltma yöntemi: Üretim hatlarında daha yaygın olarak düzeneğin basınçlandırılması ve sızıntının belirlenmesi için basınç değişikliklerinin izlenmesi yoluyla kullanılır.
(3)Boyutsal inceleme: Temel kurulum boyutlarının tasarım spesifikasyonlarına uygun olmasını sağlamak için göstergeler veya CMM'ler ile gerçekleştirilir.
(4) Tahribatsız muayene:
X-ışını muayenesi: Gözeneklilik, cüruf kalıntıları veya eksik nüfuz etme gibi iç kaynak kusurlarını tespit etmek için kullanılır.
(5) Tahribatlı muayene:
Metalografik analiz: Kaynak kalitesini değerlendirmek için kaynak mikro yapısının kesilmesi ve incelenmesi.
Mekanik testler: Kaynak mukavemeti, tokluk ve ilgili mekanik özelliklerin değerlendirilmesi.

5. Kalkınma Eğilimleri
(1)Otomasyon ve zeka: Kaynak robotlarının ve otomatik hatların kapsamlı kullanımı verimliliği ve tutarlılığı artırır. Makine görüşü ve sensörlerin entegrasyonu, gerçek zamanlı izleme ve uyarlanabilir kaynak kontrolü sağlar.
(2)Hafif ve kompakt tasarım: Ağırlığı azaltmak ve yerden tasarruf etmek için daha ince, yüksek performanslı paslanmaz çeliklerin ve optimize edilmiş yapısal tasarımların benimsenmesi.
(3)Yeni kaynak teknolojileri: Daha yüksek verimlilik ve kalite için lazer kaynağı ve lazer ark hibrit kaynağının artan uygulaması.
(4)Modüler tasarım: TWC'nin GPF'ler, susturucular ve diğer bileşenlerle tek bir kaynaklı ünitede entegre edilmesi, daha karmaşık egzoz son işlem modüllerinin oluşturulması.
